このニュースの目的は、アダプティブFSIのADINAの使用方法の手引きを伝えます。この機能を紹介するためにADINA　Primerの問題　-問題49-　を利用します。

アダプティブCFDを用いたパラシュートの解析

次のFSIの問題を考えます。

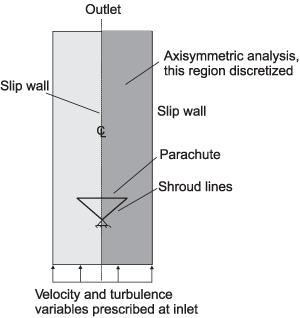

図１．問題の図

固定された点にシュラウド線が接続され、空気がパラシュート周囲を上方へ流れていきます。これは、パラシュートが固定された速度で降下する状況を模擬しています。解析について幾つかコメントをしておきます。−

パラシュートに加わる全流体力とパラシュートの最終形状を決定することを目的とします。

乱流流れ状態を仮定し、k-ε乱流モデルを用います。

負荷を一定に保ちながら非定常解析を用いて定常解を求めます。

軸対称解析を実行します。シュラウド線をトラス要素を用いて代用してモデル化します。パラシュートも軸対称要素を用いて代用します。

ADINAを使用して解析を実行する方法の詳細をここで説明します。

Primer　Problem 49：アダプティブCFDを用いたパラシュートの解析

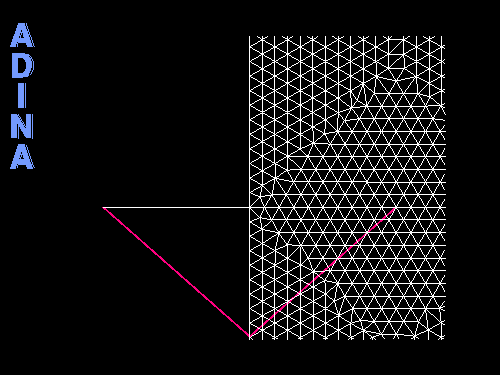

下図に最終メッシュと最終解を示します。上の動画は粗いメッシュで大まかに計算したパラシュートの応答を示していますが、メッシュの状態は、細かいメッシュ(下図)に到達しています。

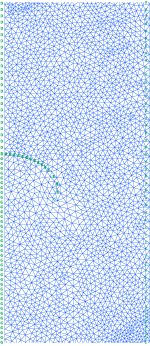

図２．最終メッシュの到達したメッシュ図

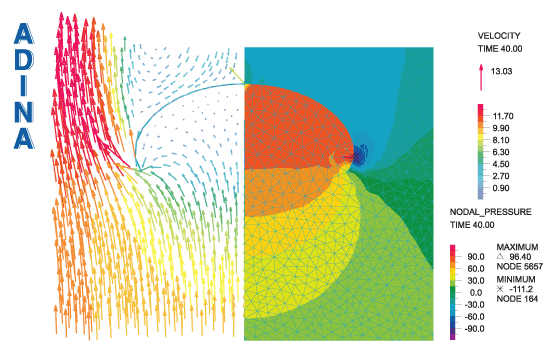

図３．計算解

ADINA FSIのメッシュアダプティブ機能のもう一つの適用事例は、以前のニュースで紹介しています。機能の要約を、ここで示します。

広範囲の様々な問題とADINAの強力な解析機能については、ADINA　チュートリアルページを参照ください

キーワード :
流体-構造相互作用、アダプティブメッシング、パラシュート
