ADINAはCFDと構造の連成解析を行う 唯一のツールです。また、このような利用に対するプログラムの強化を続けています。今回は、マニホールドの解析に着目し、以下を考察します。

• マニホールド内の乱流の流れ
• 流体と構造の温度
• 構造の応力

今回、使用されたメッシュにおいて特に必要とされ る機能は、異なるメッシュ間で、自動的に温度のつながりをもつことです。

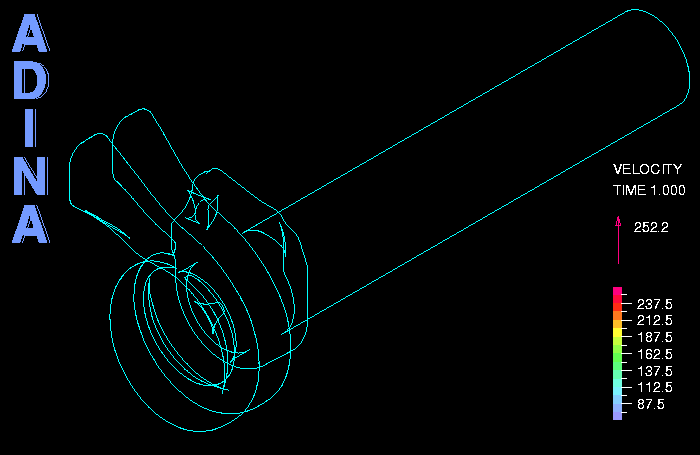

下の図は、流体と構造のモデル、温度と応力の結果 を示しています。上のムービーは、排出口における、流速の結果です。モデルは約500万要素からなります。流体はk-ω乱流を使い、レイノルズ数 （Re）、ペクレ数（Pe）、プラントル数（Pr）は以下の通りです。

Re = 0.74 x 10⁵, Pe = 0.54 x 10⁵, Pr = 0.73.

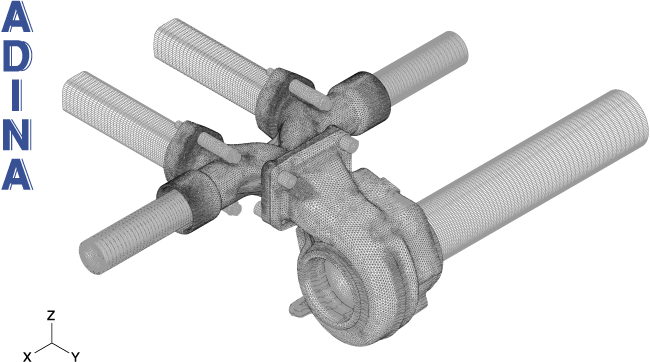

全体モデルで使われたメッシュ

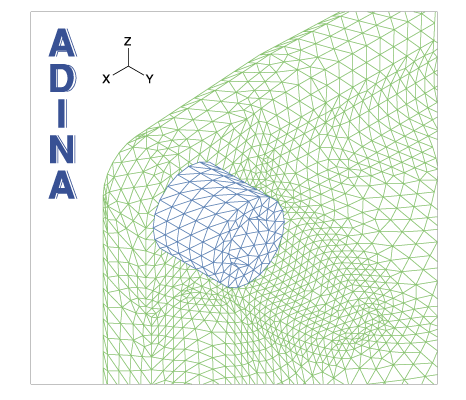

メッシュの一致しない箇所の詳細

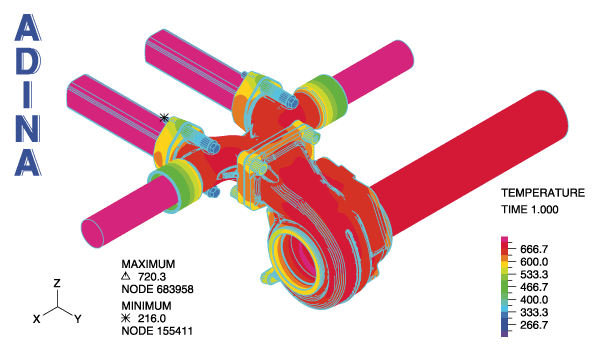

流体とソリッドの温度プロット

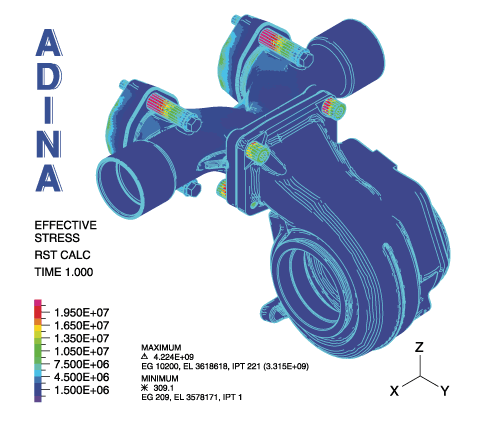

ソリッドの有効応力プロット

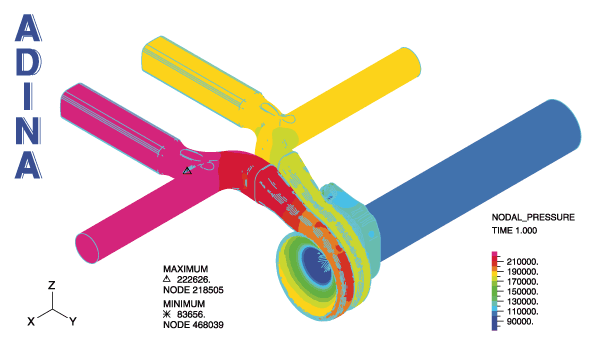

流体の圧力プロット

このモデルで は、接触とグルーのアルゴリズムが使 われています。ADINA8.5で開発している大幅に改善された計算法を使って、今回の解析を行っています。
