数多
くのFSI解析において、流体の流れに対する影響を無視できるほど、固体の変形は小さく、それゆえに流体の応力だけが
構造体に適用される必要があり、流体と構造体モデルの間の相互作用は必要とされません。上に示されていて2004年9月28日で紹介された、すでになじみ
のあるマニホールドモデルを使用してADINAの一方向の連成FSI機能を例証します。マニホール
ドの内部の流体はRe（レイノルズ数）=2000のオイルです（r = 1000 kg / m^3;
m = 0.2 Pa·s）。三つの排出口の圧力は１MPaです。マニホールドは厚さ2cmの鉄（E =
200 GPa; ν=0.3）のパイプで作られていま

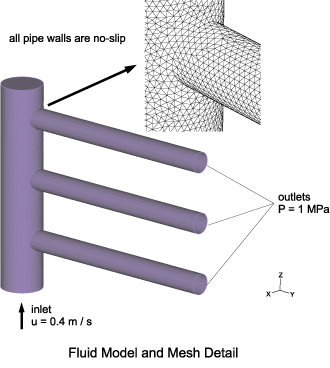

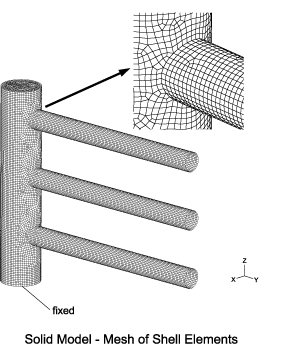

す。流体のメッシュは648,684個の四面体要素(2,594,736個の方程式)で固体のモデルは20,017個の

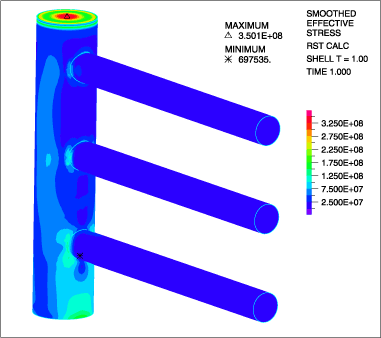

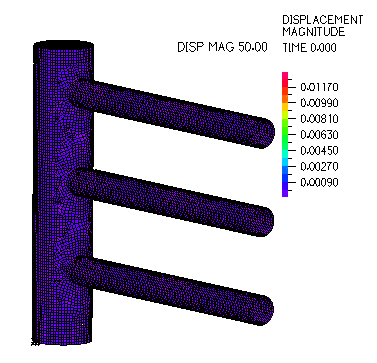

四節点シェル要素で離散化されています。流体モデルは最初に解析され、その後流体の解析で得られた流体の圧力を適用して固体のモデルが解析されます。固体
と流体とのメッシュの違いは意味をなしません。ADINAは、流体の応力を一貫した方法で固体の構造体に適応する必要のある全ての補間を自動的に実行しま
す。だから固体と流体のモデルに使用される要素の種類とメッシュに制約はありません。
|
|
